HMK 230 LC H4 – Nová generace pásových rýpadel
Inovace v praxi
H4 Series 230 LC H4 přináší inovace jako je zlepšený výkon, snadná kontrola a univerzálnost. Umožňuje obsluze dokonalou schopnost ovládání a spolehlivost a zajišťuje nízkou spotřebu paliva, snadnou údržbu a pohodlí obsluhy. Spolu s dalšími zařízeními je lídrem ve své třídě.
Designem oceněná série
Řada H4 je výsledkem koncepce „Vychovejte si obsluhu HİDROMEK“ na produktové řadě rýpadel HİDROMEK. Kabina H4 řady je navržena s ohledem na jednoduchost ovládání a dává uživatelům příležitost přizpůsobit si své stroje i jejich potřeby. Obsluha může přizpůsobit komponenty a všechny funkce použití – konzoly joysticku, sedadlo obsluhy a loketní opěrky – tak, aby se stroj přizpůsobil co nejblíže k jejich pracovní situaci.
Operační kontrolní systém
Od první fáze svého návrhu byl H4 vyvíjen tak, aby uživatel mohl stroj ovládat s mimořádnou lehkostí, v prostředí plného pohodlí, cítil se jako ve své vlastní kanceláři. Proto byl H4 poprvé ve své třídě vybaven systémem OPERA (operátorské rozhraní HİDROMEK).
Úspora paliva
Díky elektronicky řízenému motoru Isuzu a různým pracovním režimům pro hydraulické čerpadlo Kawasaki budete moci dělat více práce a šetřit každou kapku paliva v nádrži.

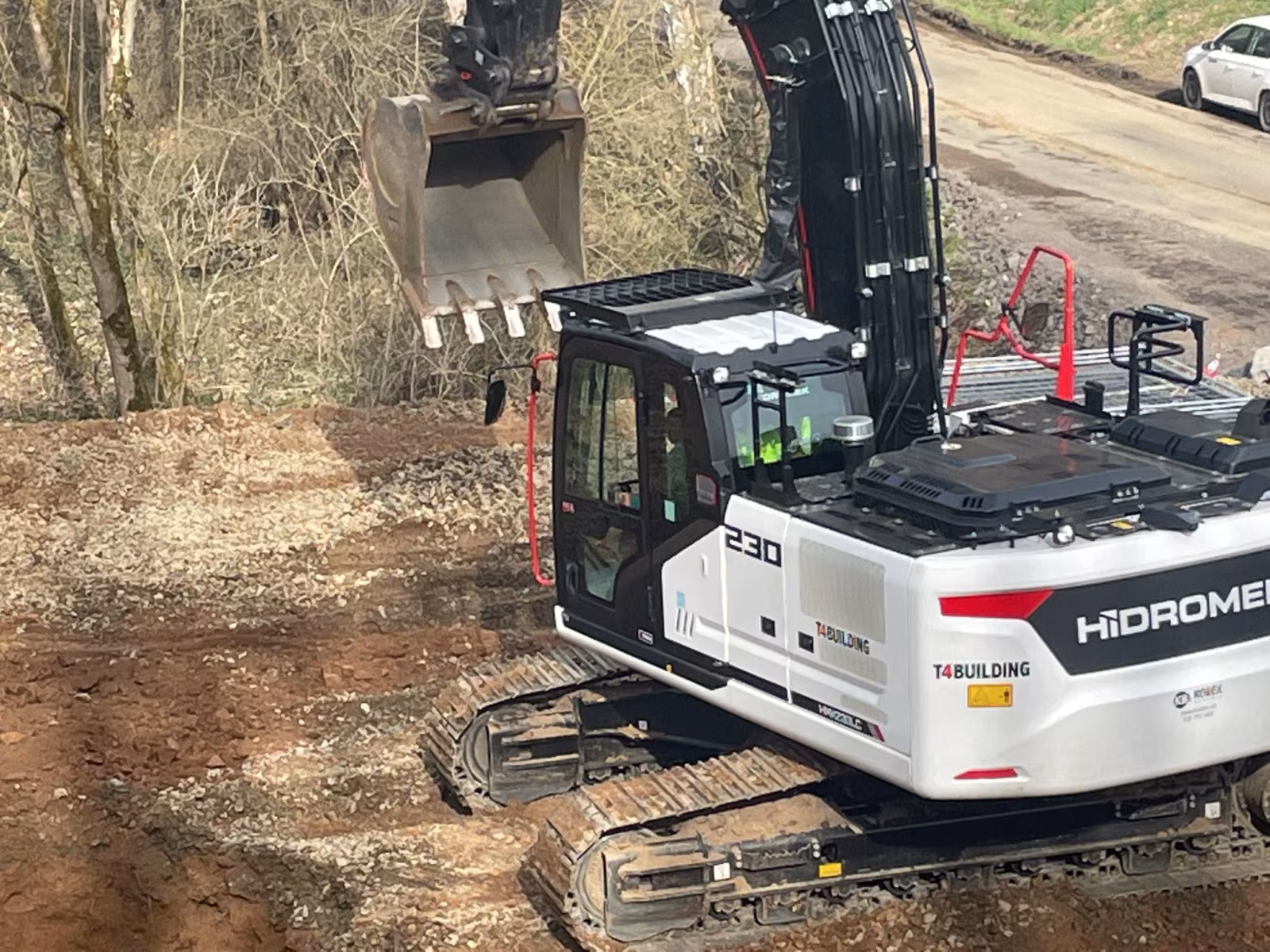

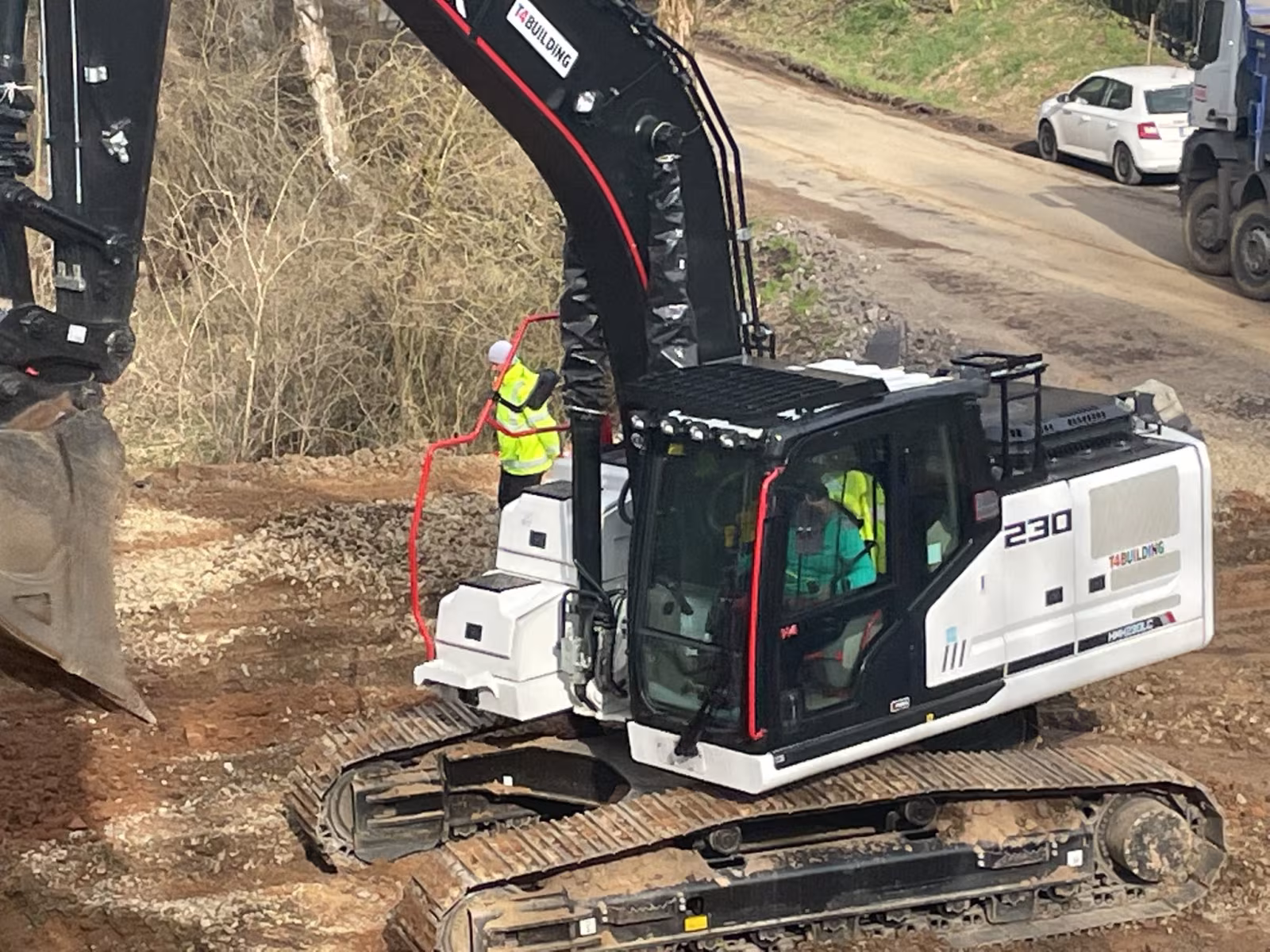

Více pohodlí
Pohodlnější a příjemnější pracovní prostředí uvnitř kabiny, které splňuje potřeby obsluhy, zvyšuje efektivitu a umožňuje obsluze soustředit se na svou práci.
Dveře kabiny jsou dostatečně velké, aby umožnily obsluze snadný přístup do kabiny, která poskytuje dostatek volného prostoru. Otvírací čelní sklo je navrženo tak, aby operátorovi poskytovalo dokonalý úhel výhledu. Je možné otevřít čelní sklo jeho posunutím směrem ke střeše a čelnímu sklu. Zadní okno může být sejmuto a umístěno pod sedadlem řidiče. Mezi další funkce zvyšující pohodlí obsluhy patří ergonomické sedadlo a přední konzola. Standardní sedadlo řidiče může být nastaveno v 9 různých polohách a je navrženo tak, aby umožnilo obsluze pracovat bez únavy a pohodlně s vysokým výkonem po dlouhé hodiny. Kromě toho se konzola joysticku a sedadlo mohou pohybovat nezávisle, což umožňuje obsluze upravit nejvhodnější polohu pro jeho strukturu těla.
Sedadlo je vybaveno bezpečnostním pásem pro bezpečnost obsluhy. Kabina je podporována 6 silikonovými viskózovými držáky, které tlumí účinky hluku, nárazů a vibrací bez ohledu na pracovní podmínky stroje a jeho volitelné příslušenství. Součástí standardního vybavení je také klimatizace.

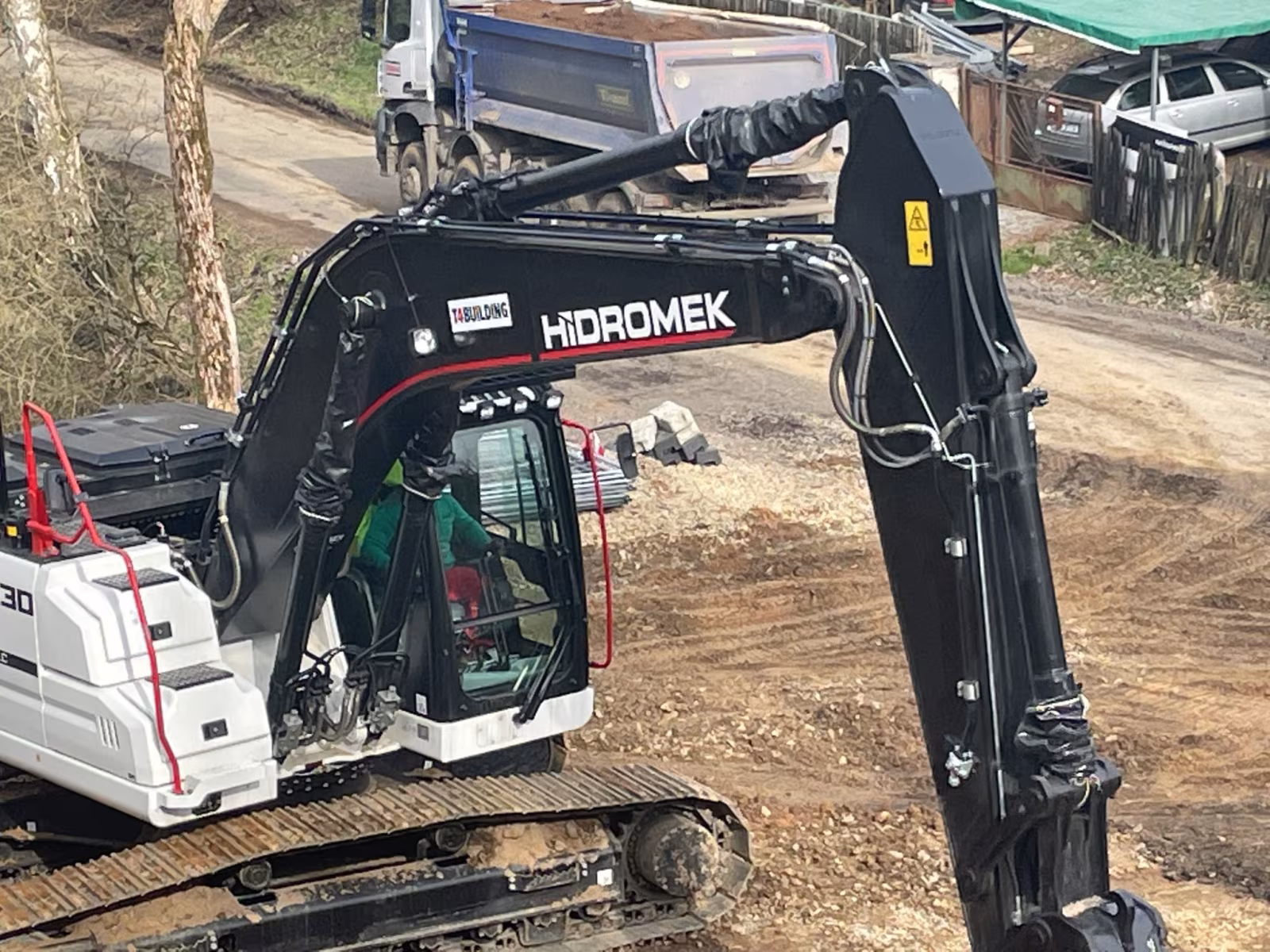

Výložník, rameno a spojení se světem
Rýpadla, jejich výložníky a ramena řady H4 jsou vyráběna pro maximální výkon a dlouhou životnost. Pro různé aplikace jsou k dispozici různé konfigurace ramen a lžic.
HİDROMEK Smartlink
Smartlink, který komunikuje se sítí GSM, GPS sledovací systém zajišťuje sledování dat, jako je doba používání, zeměpisná poloha, hodnoty spotřeby paliva, doby údržby a chybové kódy prostřednictvím služby a zákazníka přes internet. Tento systém umožňuje efektivnější správu strojů a služeb.
Účinná podpora zákazníků
Tým poprodejních služeb je vždy na vaší straně s vyškoleným personálem, který je schopen rychle uspokojit potřeby zákazníků prostřednictvím rozsáhlých servisních míst, která jsou umístěna po celé zemi a prostřednictvím mobilních servisních vozidel.
Technické parametry – HMK 230 LC H4
Motor
Značka: Isuzu
Model: AI-4HK1X
Počet válců: 4
Vrtání × zdvih: 115 × 125 mm
Objem: 5 193 cm³
Maximální výkon: 172 HP při 2 000 ot/min
Maximální točivý moment: 677 Nm při 1 500 ot/min
Hydraulický systém
Typ: Uzavřený systém (Closed Center)
Čerpadlo: Axiální pístové s proměnným výtlakem
Průtok hlavního čerpadla: 2 × 234 l/min
Průtok pilotního čerpadla: 20 l/min
Systémový tlak:
– Příslušenství: 330 kgf/cm²
– Power Boost: 350 kgf/cm²
– Pojezd: 350 kgf/cm²
– Otoč: 240 kgf/cm²
– Pilot: 40 kgf/cm²
Otoč
Typ: Axiální pístový hydromotor
Rychlost otáčení: 10,8 ot/min
Jízdní rychlosti
Maximální tažná síla: 18 435 kgf
Vysoká rychlost: 5,8 km/h
Nízká rychlost: 3,8 km/h
Výkonnost při kopání
Standardní objem lžíce: 1,0 m³
Hloubka kopání: 6,67 m
Dosah na úrovni terénu: 10,05 m
Celkový dosah: 6,89 m
Výška kopání: 9,55 m
Trhací síla lžíce (ISO): 16 700 kgf
Vylamovací síla ramene (ISO): 12 300 kgf
Výložník: 5,8 m
Rameno: 2,4 m / 2,92 m
Objem lžic: 0,41 / 0,54 / 0,69 / 0,84 / 1,00 / 1,20 m³
Kapacity náplní
Motorový olej: 20,5 l
Chladič: 29,3 l
Palivová nádrž: 354 l
Hydraulická nádrž: 155 l
Hydraulický systém: 295 l
Redukce otoče: 5 l
Redukce pojezdu: 2 × 5,3 l
Provozní hmotnost
HMK 230 LC – standardní konfigurace: 23 350 kg
HMK 230 NLC – úzký podvozek: 23 100 kg
