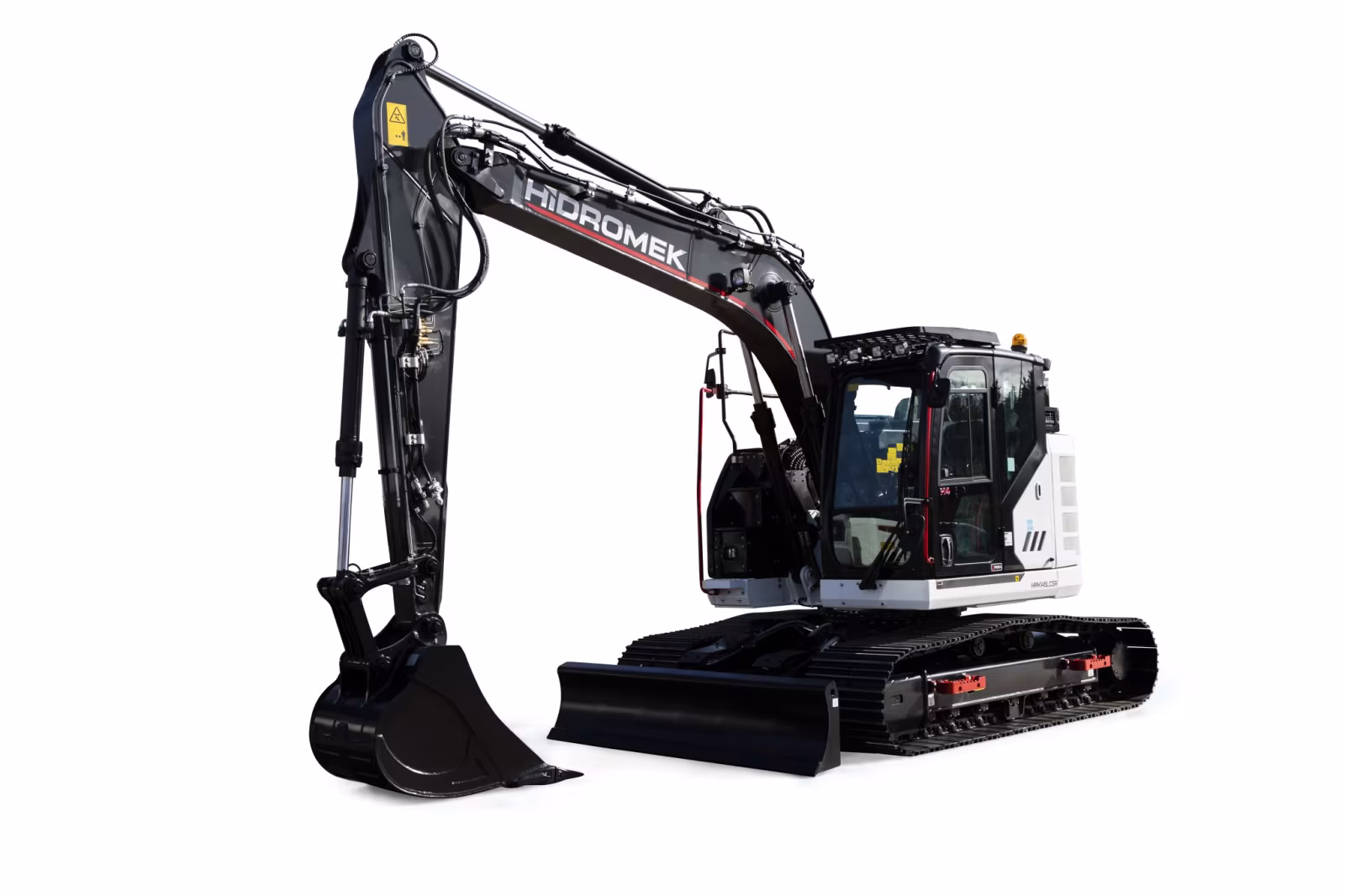

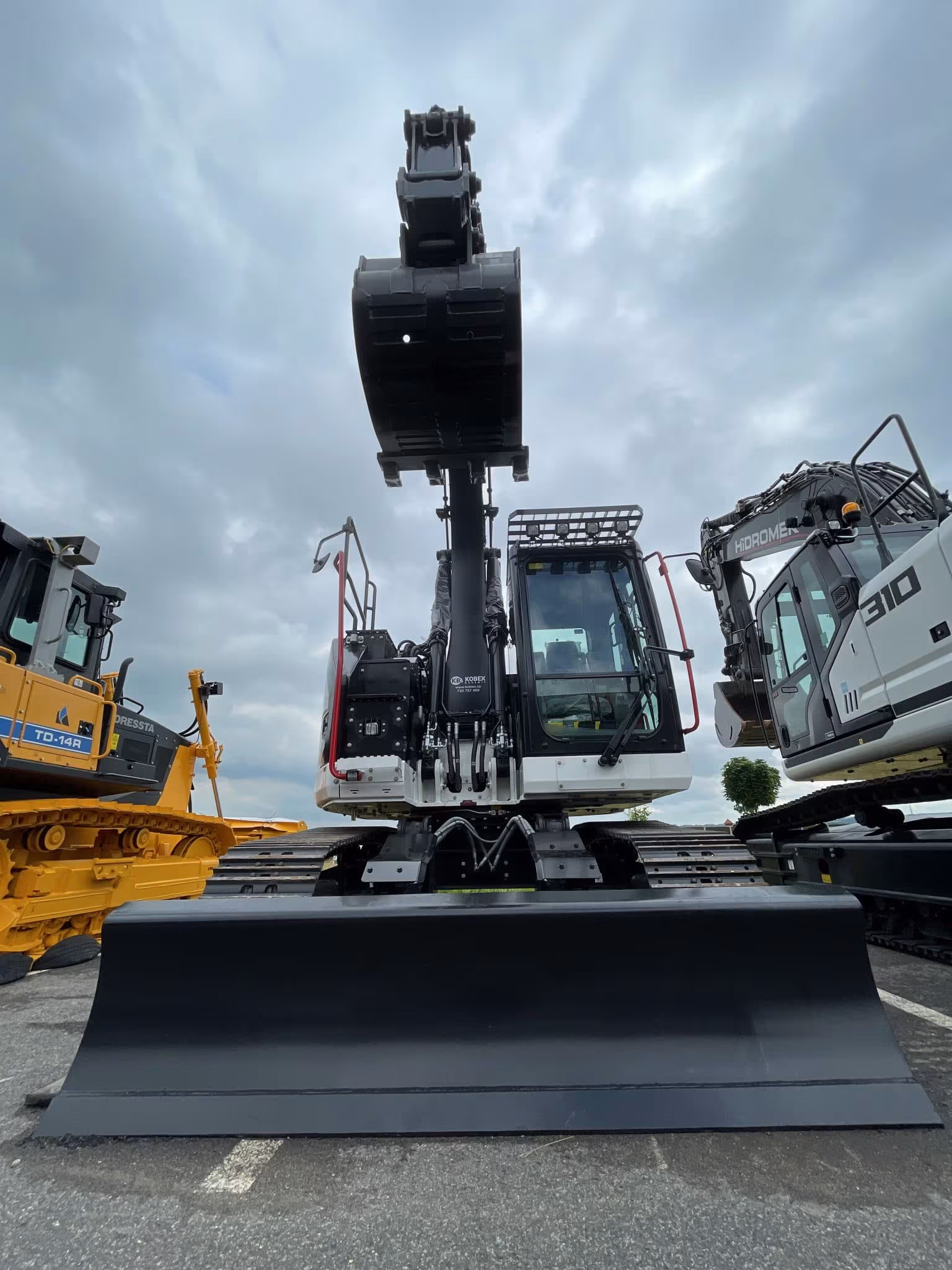

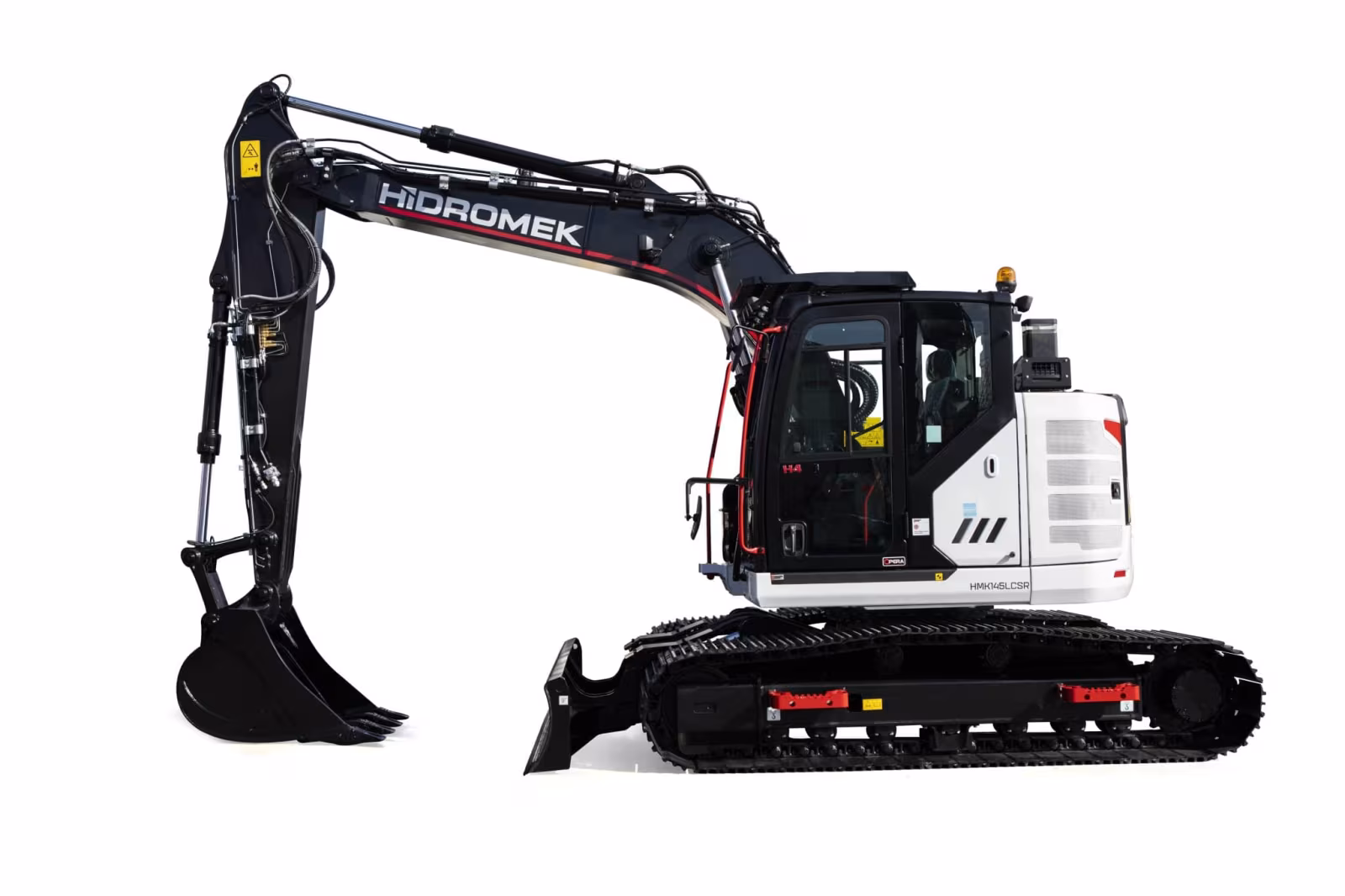

HMK 145 LC H4 – Nová generace rýpadel
Vyšší výkon a univerzálnost
HMK 145 LC H4 nabízí lepší ovladatelnost, nízkou spotřebu paliva a snadnější údržbu. V kombinaci s komfortní kabinou je stroj vhodný pro široké spektrum pracovních podmínek.
Přizpůsobení obsluze
Kabina je navržena tak, aby si ji mohl každý operátor přizpůsobit – výškově nastavitelné sedadlo, loketní opěrky a konzola joysticku umožňují optimální polohu při práci. Všechny hlavní ovládací prvky jsou snadno dosažitelné a přehledně uspořádané.
Systém OPERA
HMI rozhraní OPERA zajišťuje jednoduché ovládání všech funkcí stroje. Uživatel má přehled o provozních údajích, pracovních režimech a diagnostice přímo na displeji v kabině.
Spotřeba paliva
Díky elektronicky řízenému motoru Isuzu a nastavitelnému výkonu hydraulického systému Kawasaki pracuje stroj efektivně v různých režimech zatížení. Palivo je využíváno úsporně i při delším nasazení.

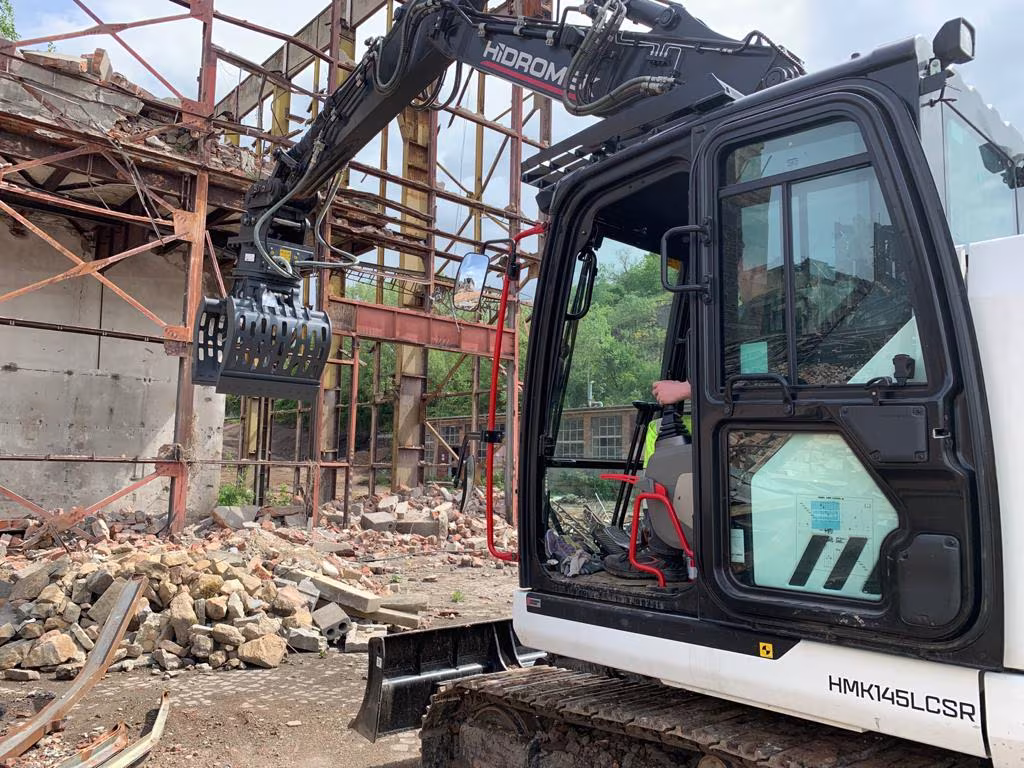

Pohodlné pracovní prostředí
Kabina je odhlučněná a vybavená silikonovými silentbloky pro tlumení vibrací. Sedadlo lze nastavit v 9 polohách. Přední sklo je posuvné pod střechu, zadní okno se ukládá pod sedadlo. Výbava zahrnuje plně automatickou klimatizaci, barevný TFT displej, chlazený úložný prostor a USB přehrávač.
Konstrukce výložníku a ramene

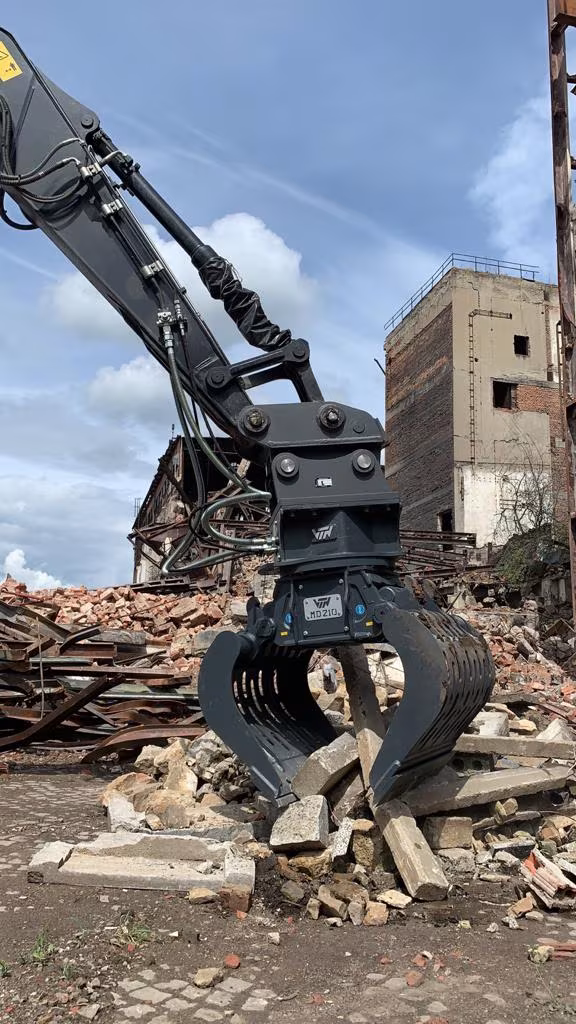

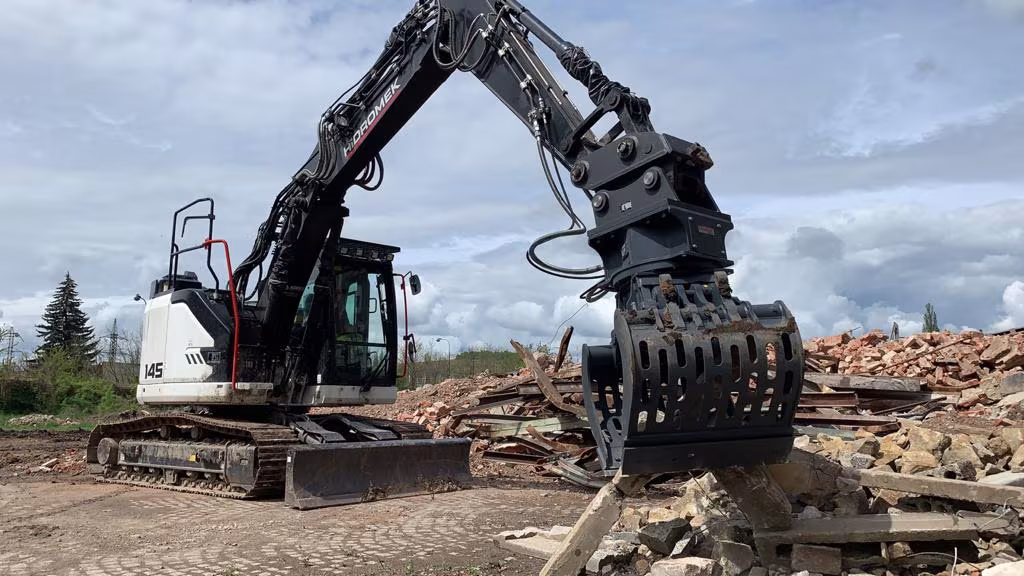

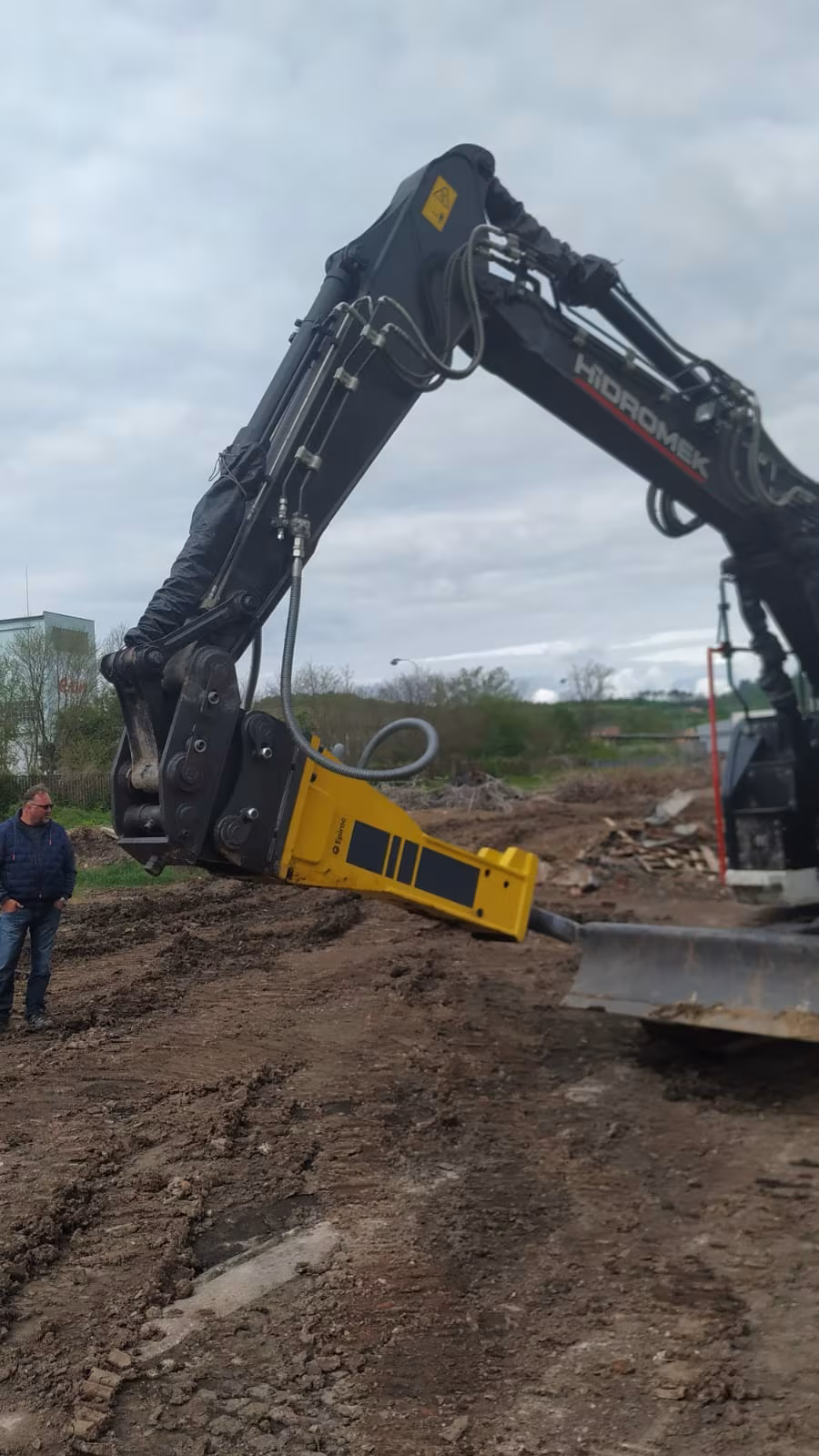

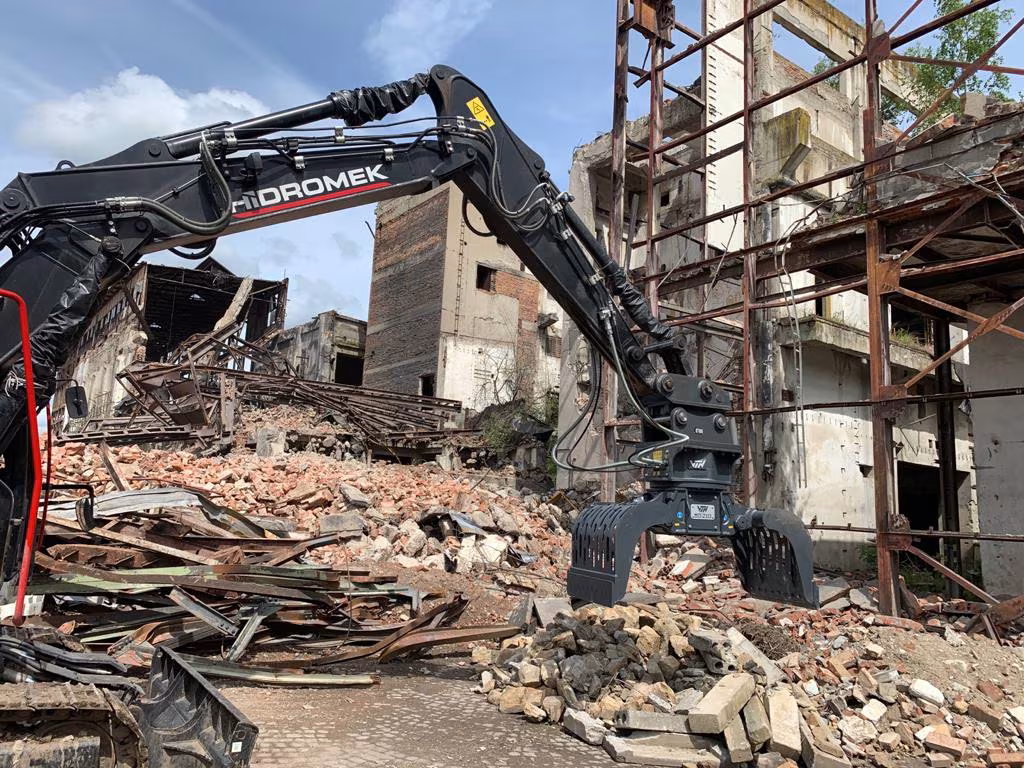

Komponenty jsou navržené pro dlouhou životnost a odolnost. K dispozici jsou různé konfigurace podle nasazení – výměnné rameno a volba lžíce podle požadovaného výkonu nebo rozsahu práce.
Sledování přes Smartlink
Systém Smartlink umožňuje sledovat stroj na dálku – provozní doby, spotřebu, lokalitu, servisní intervaly i případné poruchy. Data lze zobrazit přes internetové rozhraní, a jsou přístupná i servisu.
Servisní síť
Podpora po celém území – vyškolený personál, mobilní technici a dostupnost náhradních dílů zajišťují, že je stroj vždy připraven k provozu bez zbytečných prodlev.
Technické parametry – HMK 145 LC H4
Motor
Model: ISUZU AR-4JJ1XASW-2
Typ: Vodou chlazený, 4 válce, přímé vstřikování, turbodmychadlo, elektronický vznětový motor
Výkon: 105 HP (78,5 kW) při 2000 ot/min (SAE J1995 – brutto)
Výkon: 102 HP (76,4 kW) při 2000 ot/min (SAE J1349 – netto)
Max. točivý moment: 375 Nm při 1800 ot/min (brutto)
Max. točivý moment: 362 Nm při 1800 ot/min (netto)
Objem: 2 999 cm³
Vrtání × zdvih: 95,4 mm × 104,9 mm
Emisní norma: U.S. EPA Tier 4 Final / EU Stage 4

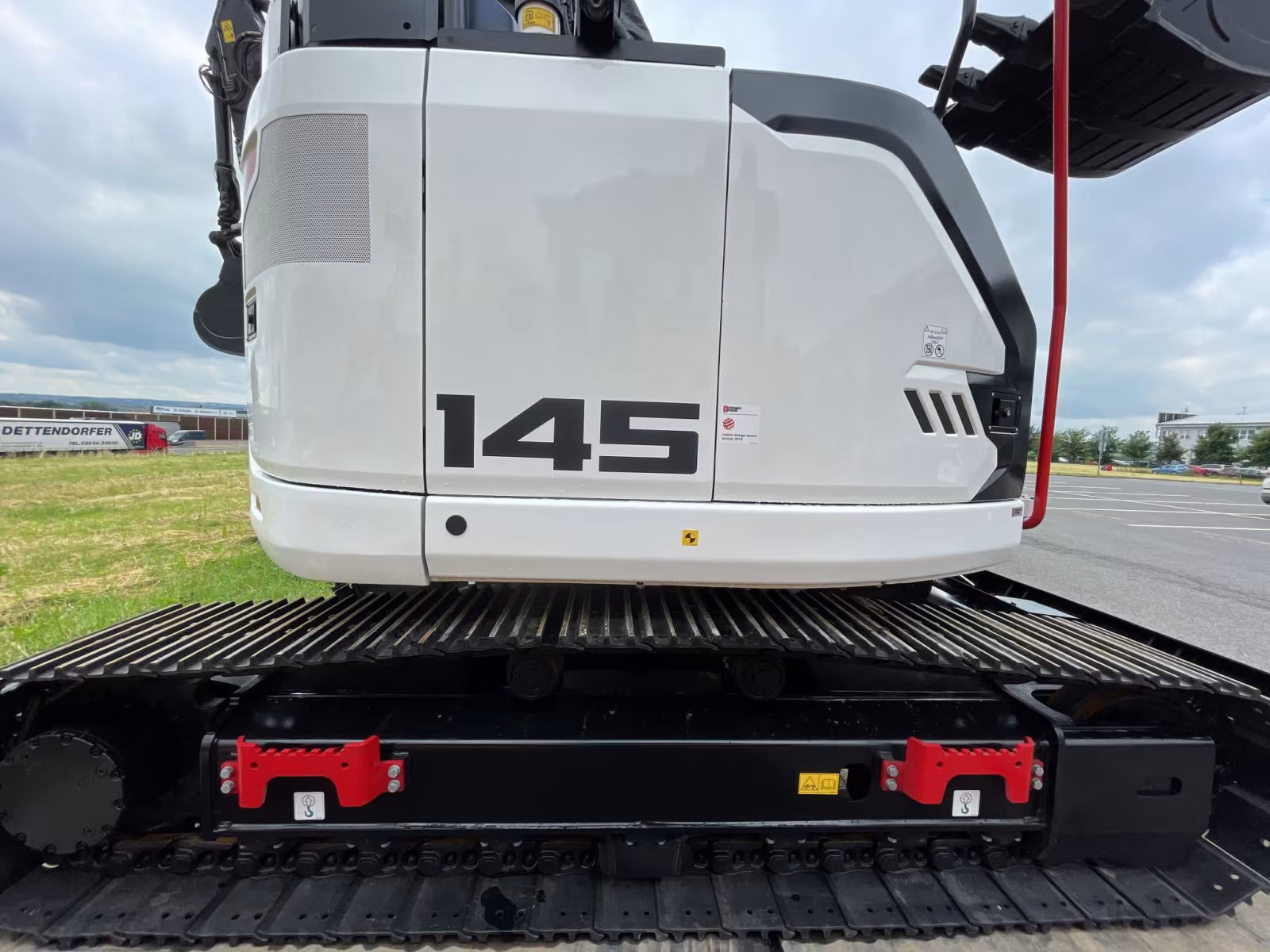

Podvozek
Pásy: Trojitá drážka, šířka 500 mm
Počet ploten: 2 × 46
Spodní válečky: 2 × 7
Horní válečky: 2 × 2
Napínání: Hydraulické s pružinou
Hydraulický systém
Hlavní čerpadlo: Dvojité axiální pístové s proměnným objemem
Max. průtok: 2 × 124 l/min
Pilotní čerpadlo: Zubové, 20 l/min
Přepouštěcí ventily:
– Upevnění: 320 kgf/cm²
– Zvýšení výkonu a zdvih: 350 kgf/cm²
– Výkyv: 260 kgf/cm²
– Pilot: 40 kgf/cm²
Hydraulické válce
Výložník 1: 2 × Ø110 × Ø75 × 1030 mm
Výložník 2: 1 × Ø150 × Ø90 × 750 mm
Rameno: 1 × Ø115 × Ø80 × 1225 mm
Lžíce: 1 × Ø100 × Ø70 × 910 mm
Dozér: 2 × Ø100 × Ø70 × 240 mm
Kabina
– Prostorný vstup, široká kabina
– 6 viscomount tlumičů vibrací
– Barevný TFT monitor, MP3/USB přehrávač
– Digitální automatická klimatizace
– Ergonomické ovládací prvky a polohovatelné sedadlo (9 poloh)
– Nastavitelný joystick, područky a úhel sedadla
– Posuvné čelní sklo, zadní sluneční clona
– Chlazený úložný prostor, kapsy a držák na láhev
– Ovládací systém OPERA
Otoč
Otočový motor: Axiální pístový typ s tlumicími ventily
Redukce: Dvoustupňová planetová převodovka
Brzdy: Hydraulické vícekotoučové s automatickou aktivací
Rychlost otáčení: 11,4 ot/min
Kapacity kapalin
Palivová nádrž: 240 l
Motorový olej: 8 l
Chladič: 25 l
Hydraulická nádrž: 165 l
Hydraulický systém: 210 l
Redukce kývání: 3 l
Redukce pojezdu: 2 × 2,1 l
Nádrž na močovinu (AdBlue): 35 l
Elektrická soustava
Napětí: 24 V
Baterie: 2 × 12 V × 100 Ah
Alternátor: 24 V / 50 A
Startér: 24 V / 4 kW
Mazání
Centralizovaný mazací systém pro obtížně přístupné části jako výložník a rameno.
Provozní hmotnost
Standardní konfigurace: 16 800 kg
