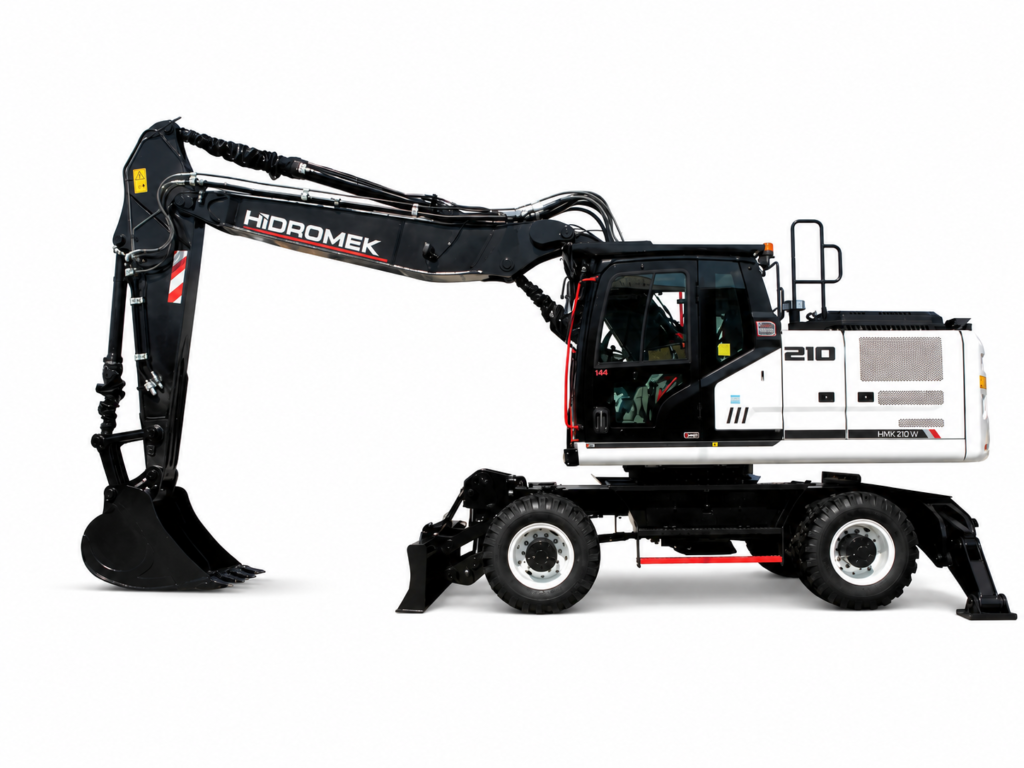

HMK 210 W H4
Výkonné kolové rypadlo s variabilním dvoudílným výložníkem, provozní hmotností 23,1 t a rychlostí pojezdu až 31 km/h. HMK 210 W H4 je určené pro náročné zemní práce, výstavbu inženýrských sítí, údržbu komunikací, manipulaci s materiálem i práci v městském provozu.
Nová generace H4
Série H4 přináší modernizovaný hydraulický systém, rychlejší pracovní pohyby, zesílenou konstrukci pracovního zařízení a novou kabinu s lepším výhledem. Elektronické řízení motoru a hydrauliky přizpůsobuje výkon aktuálním pracovním podmínkám a pomáhá snižovat spotřebu paliva.
Výkonný motor ISUZU
Čtyřválcový motor ISUZU 4HK1X poskytuje výkon 128 kW / 172 HP a maximální točivý moment 670 Nm. Motor splňuje emisní normu Stage V a nabízí dostatek výkonu pro výkopové práce, manipulaci s těžkým materiálem i použití hydraulického příslušenství.
Výkonná hydraulika
Dvě axiální pístová čerpadla s maximálním průtokem 2 × 233 l/min zajišťují rychlé, plynulé a přesné pohyby pracovního zařízení. Automatická funkce Power Boost zvýší pracovní tlak ve chvíli, kdy stroj potřebuje větší sílu.
Variabilní dvoudílný výložník
Variabilní výložník umožňuje pracovat blíže ke stroji, dosáhnout větší pracovní výšky a snadněji nakládat materiál na vozidla. Stroj lze vybavit různými typy lopat, hydraulickým rychloupínačem, kladivem, drapákem nebo dalším pracovním příslušenstvím.
Stabilní podvozek
Přední radlice a zadní stabilizační podpěry jsou součástí standardního provedení. Výkyvná přední náprava umožňuje kopírování terénu a při práci ji lze uzamknout pro dosažení vysoké stability při kopání i zvedání břemen.
Rychlý přesun mezi pracovišti
Plně hydrostatický pojezd nabízí pracovní rychlost 7,5 km/h a maximální rychlost až 31 km/h. Stroj se tak může rychle přesouvat mezi jednotlivými pracovišti bez nutnosti další přepravy.
Kabina H4
Prostorná kabina splňuje požadavky ROPS a FOPS. Je vybavena vzduchem odpruženým sedadlem, klimatizací, 8″ dotykovým displejem a ovládacím systémem OPERA. Šest pružných uložení kabiny omezuje přenos vibrací a rázů k obsluze.
Bezpečná práce
Zadní kamera, velké prosklené plochy a pracovní osvětlení zlepšují přehled obsluhy při práci i přesunech. Podle zvolené výbavy lze doplnit boční kameru, LED pracovní světla, výstrahu při otáčení a pojezdu, bezpečnostní ventily pracovního zařízení nebo systém upozornění na přetížení.
Snadná údržba
Velké boční kryty umožňují pohodlný přístup k motoru, filtrům a hydraulickým komponentům. Kontrolní panel upozorňuje na blížící se servisní intervaly a ukládá provozní i chybová hlášení. Volitelný systém automatického mazání zajišťuje pravidelné mazání pracovního zařízení.
HIDROMEK Smartlink
Volitelný telematický systém HIDROMEK Smartlink umožňuje sledovat polohu stroje, pracovní dobu, spotřebu paliva, servisní intervaly a způsob využití prostřednictvím počítače nebo mobilního telefonu.
Motor
Značka: ISUZU
Model: 4HK1X
Počet válců: 4
Vrtání × zdvih: 115 × 125 mm
Zdvihový objem: 5 193 cm³
Maximální výkon: 128 kW / 172 HP při 2 000 ot/min
Maximální točivý moment: 670 Nm při 1 600 ot/min
Emisní norma: Stage V
Hydraulický systém
Hlavní čerpadla: 2× axiální pístové čerpadlo s proměnným průtokem
Maximální průtok: 2 × 233 l/min
Pilotní čerpadlo: 20 l/min
Pracovní tlak: 350 bar
Power Boost: 370 bar
Tlak pojezdu: 370 bar
Tlak otoče: 306 bar
Pilotní tlak: 40 bar
Pojezd
Typ: Plně hydrostatický
Nízká rychlost: 7,5 km/h
Maximální rychlost: 31 km/h
Maximální tažná síla: 11 110 kgf
Stoupavost: 29° / 55 %
Otoč
Pohon otoče: Hydraulický axiální pístový motor
Převodovka: Dvoustupňová planetová
Rychlost otoče: 11,9 ot/min
Brzda otoče: Hydraulická vícelamelová
Podvozek
Přední výbava: Radlice
Zadní výbava: Stabilizační podpěry
Výkyv přední nápravy: 8° na každou stranu
Pneumatiky: 11.00-20, 16 PR
Provozní hmotnost
Dvoudílný variabilní výložník 2PB: 23 100 kg
Rozměry
Délka výložníku: 5 500 mm
Délka násady: 2 400 mm
Rozvor náprav: 2 850 mm
Celková šířka přes pneumatiky: 2 540 mm
Výška kabiny: 3 220 mm
Poloměr otáčení zadní části: 2 885 mm
Šířka zasunutých stabilizačních podpěr: 2 550 mm
Šířka vysunutých stabilizačních podpěr: 3 791 mm
Celková délka při přepravě: 9 510 mm
Celková výška při přepravě: 3 185 mm
Pracovní dosahy
Maximální dosah: 9 460 mm
Maximální dosah na úrovni terénu: 9 240 mm
Maximální hloubka kopání: 5 740 mm
Maximální výška kopání: 10 360 mm
Maximální výsypná výška: 7 460 mm
Maximální svislá hloubka kopání: 4 630 mm
Minimální poloměr pracovního zařízení: 3 230 mm
Výkon pracovního zařízení
Standardní objem lopaty: 0,90 m³
Vylamovací síla lopaty ISO: 15 000 kgf
Vylamovací síla lopaty s Power Boost: 15 900 kgf
Síla násady ISO: 11 900 kgf
Síla násady s Power Boost: 12 600 kgf
Provozní náplně
Palivová nádrž: 345 l
Hydraulická nádrž: 160 l
Hydraulický systém: 318 l
Chladicí systém: 33 l
Motorový olej: 19,3 l
Nádrž AdBlue: 35 l
Elektrická soustava
Napětí: 24 V
Akumulátory: 2 × 12 V / 100 Ah
Alternátor: 24 V / 50 A
Startér: 24 V / 5 kW
