Válce

HMK 160 CS

Vibrační válec s hladkým válcem

Vibrační válec Hidromek HMK 160 CS je vybaven výkonným motorem DEUTZ o výkonu 154 HP a provozní hmotností 16 200 kg. Stroj disponuje hladkým válcem o průměru 1 550 mm, dvěma vibračními režimy a kloubovým řízením s oscilací ± 12° a artikulací ± 35°. Maximální rychlost dosahuje 12 km/h.

Leták HMK 160 CS PDF

Obecné informace

Výkonný válec pro hutnění zeminy

HIDROMEK HMK 160 CS je jednoválcový vibrační zemní válec určený pro hutnění různých druhů zemin při výstavbě komunikací, průmyslových areálů, základových konstrukcí a dalších rozsáhlých staveb. Provozní hmotnost přes 16 tun v kombinaci s vibračním systémem umožňuje dosahovat vysokého hutnicího účinku a požadované míry zhutnění s menším počtem přejezdů.

Účinné hutnění a snadné ovládání

HMK 160 CS nabízí dva pracovní režimy vibrací, díky kterým lze hutnicí výkon přizpůsobit typu materiálu a podmínkám na stavbě. Konstrukce stroje je navržena s důrazem na stabilitu, dobrý výhled na pracovní prostor a jednoduché ovládání. Prostorná kabina a ergonomicky uspořádané ovládací prvky poskytují obsluze dobré pracovní podmínky i při celodenním nasazení.

Technické parametry

Motor

VýrobceDEUTZ

TypNaftový motor

Počet válců4 řadové

Vrtání × zdvih101 mm × 126 mm

Zdvihový objem4 038 cm³

Maximální výkon154 HP (115 kW) při 2 200 ot/min

Maximální točivý moment609 Nm při 1 600 ot/min

Emisní třídaStage V / Tier 4 (EU/EPA)

Pojezd

Pneumatiky23.1-26 12 PR

1. rychlostní stupeň4 km/h

2. rychlostní stupeň6 km/h

3. rychlostní stupeň7 km/h

4. rychlostní stupeň12 km/h

Počet rychlostních stupňů4

NápravaS řízeným skluzem

Vibrace

Frekvence vibrací vysoká/nízká amplituda26,5 / 28,5 Hz

Amplituda vysoká/nízká2,20 / 0,9 mm

Odstředivá síla vysoká/nízká amplituda334 / 154 kN

Počet vibračních režimů2

Řídicí systém

Úhel oscilace± 12°

Úhel artikulace± 35°

Výkony

Maximální sklon s vibrací45 %

Maximální sklon bez vibrací48 %

Hmotnosti

Provozní hmotnost dle CECE s kabinou ROPS16 200 kg

Zatížení předního válce10 700 kg

Zatížení zadní nápravy5 500 kg

Rozměry

Rozvor3 140 mm

Celková délka (se standardní výbavou)5 965 mm

Celková výška s kabinou ROPS2 970 mm

Výška bez kabiny (expedice)2 280 mm

Průměr válce1 550 mm

Tloušťka pláště válce40 mm

Šířka válce2 130 mm

Světlá výška u rámu traktoru470 mm

Celková šířka (se standardní výbavou)2 300 mm

Boční přesah vpravo80 mm

Boční přesah vlevo90 mm

Vnitřní poloměr otáčení3 845 mm

Objemy náplní

Palivová nádrž350 l

Hydraulická nádrž105 l

Nádrž močoviny20 l

Elektrická instalace

Napětí24 V

Baterie2 × 12 V 105 Ah

Alternátor28 V / 100 A

Startér24 V / 4 kW

Další stroje v kategorii

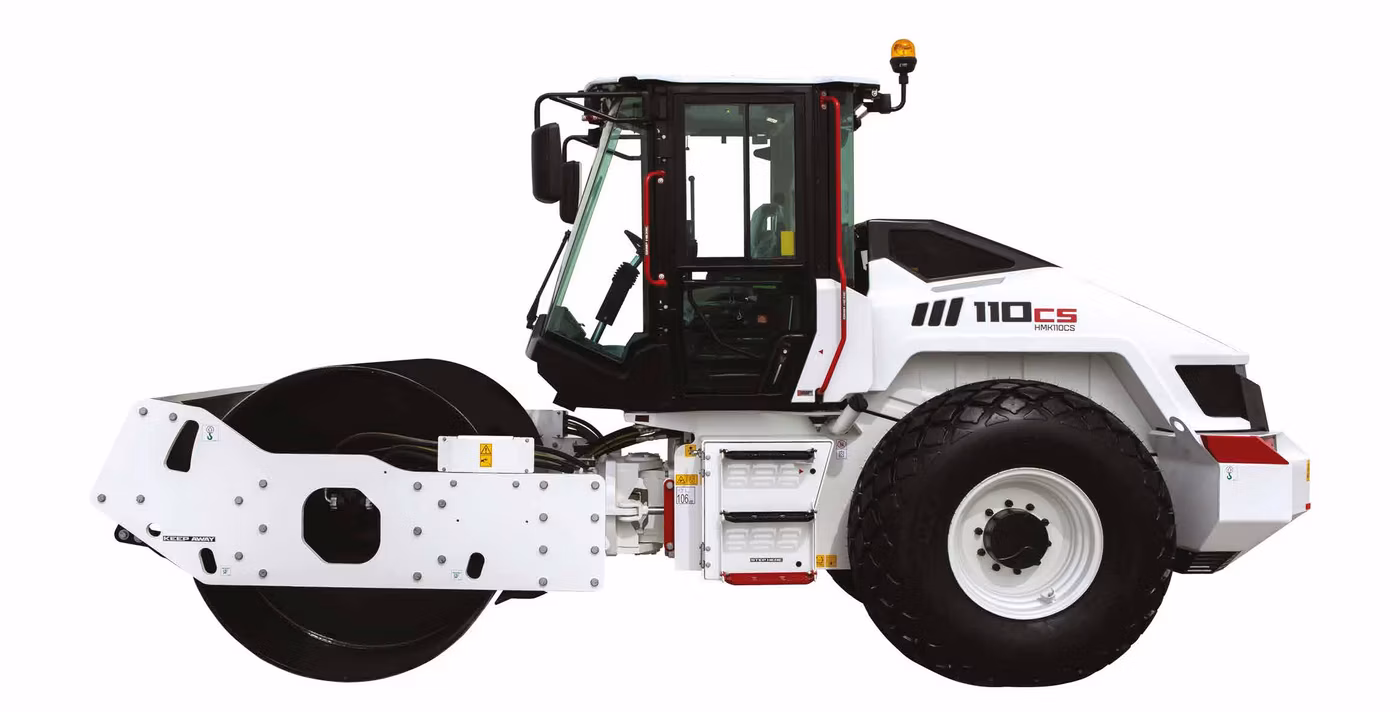

HMK 110 CS

Provozní hmotnost CECE, ROPS kabina (HMK 110 CS)11 300 kg

Maximální výkon (HMK 110 CS)154 HP (115 kW) @ 2200 ot/min

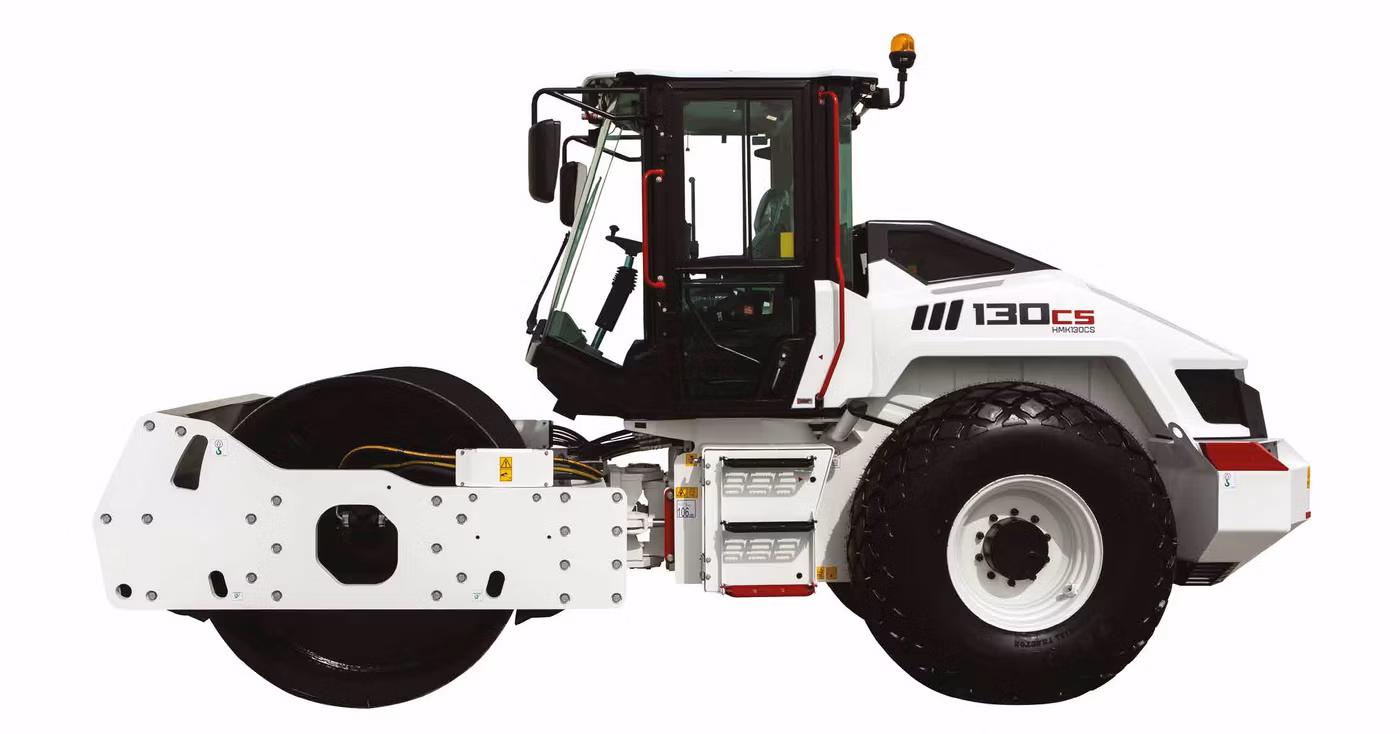

HMK 130 CS
